RE: DIY DAC - didiet78 - 14-05-2012
![[Image: dir9001.th.jpg]](http://imageshack.us/photo/my-images/838/dir9001.jpg/)
Receiver pake Dir9001, Dac pake TDA1543 dan power supply masih pakai LM317 sudah bisa bunyi walaupun ada masalah di reset dengan input USB sound card yang di modif biar ada SPDIF-nya.
![[Image: usbs.th.jpg]](http://imageshack.us/photo/my-images/201/usbs.jpg/)
Didiet
RE: DIY DAC - agussug - 14-05-2012
[amoff][amoff][/amoff][/amoff]
(14-05-2012, 10:20 AM)didiet78 Wrote: Receiver pake Dir9001, Dac pake TDA1543 dan power supply masih pakai LM317 sudah bisa bunyi walaupun ada masalah di reset dengan input USB sound card yang di modif biar ada SPDIF-nya.
Didiet
Mantap Pak... Salut..:bd
Reset ada masalah apa Pak?
Salam :-)
RE: DIY DAC - didiet78 - 15-05-2012
[/quote]
Mantap Pak... Salut..:bd
Reset ada masalah apa Pak?
Salam :-)
[/quote]
Menurut datasheet, Dir9001 harus di reset pada saat powerup, ketika tegangan mencapai 2,7V. IC Reset yang saya punya Active High, sedang yang di perlukan Active Low. Jadi sementara di manual reset dulu.
Nambahin foto DAC in progres
![[Image: ess9023.th.jpg]](http://imageshack.us/photo/my-images/96/ess9023.jpg/)
Yang katanya worth for the money.
Didiet
RE: DIY DAC - hotma_nainggolan - 18-05-2012
@didiet78 : coba ini bang..
http://circuit.probeelectronics.com/2011/01/bistable-multivibrator-using-ic-555.html
RE: DIY DAC - hotma_nainggolan - 19-05-2012

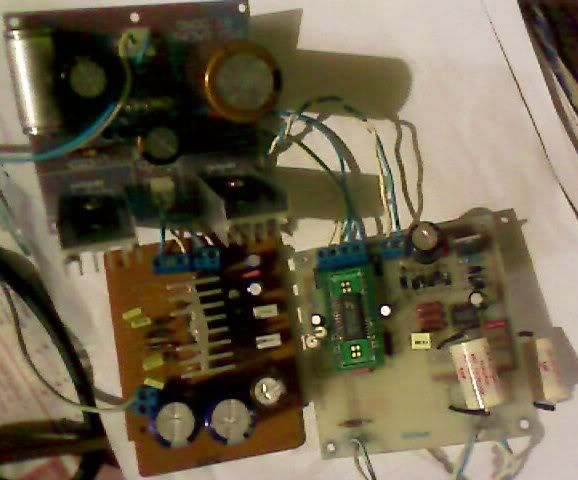

CS8412-TDA1545A
![[Image: CS8412-TDA1545I-VPasif.jpg]](http://i1090.photobucket.com/albums/i375/hotmajaya/CS8412-TDA1545I-VPasif.jpg)
Atas : PSU Salas Shunt 7.6V untuk supply TDA1545A
Kiri
SU / Reg LM317 5V supply CS8412Kanan : CS8412-TDA1545A-I/V Pasif
RE: DIY DAC - didiet78 - 20-05-2012
@bang Hotma : Resetnya saya pakai RC saja. Rencana saya ganti pakai DS1817 di invert biar active low pake mosfet. Kalau pakai 555 kegedean komponen.
Untuk yang TDA1545, kalau pakai tegangan mendekati 8V sebaiknya pakai pendingin, biar awet.
RE: DIY DAC - hotma_nainggolan - 21-05-2012
@didiet78 : nah...membentuk heatsink utk TDA1545A nya lagi mikir...PCB dan part sekitar chip dac uda gak memungkinkan lagi.
RE: DIY DAC - monster vision - 22-05-2012
(21-05-2012, 07:34 PM)hotma_nainggolan Wrote: @didiet78 : nah...membentuk heatsink utk TDA1545A nya lagi mikir...PCB dan part sekitar chip dac uda gak memungkinkan lagi.
bawa ke lapangan dekat kantor Lae, Biar muat =)) =)) =))
RE: DIY DAC - didiet78 - 24-05-2012
Kebetulan saya nemu pendingin yang ukurannya lebih gede dikit dari tda1543, saya ikat pakai tieret ke ICnya. Lumayan buat nambah-nambah dingin.
RE: DIY DAC - hotma_nainggolan - 25-05-2012
@didiet78 : I/V uda coba pake apa aja...?
