+--- Thread: Belajar Design Pcb Dg Sprint Layout 5 (/showthread.php?tid=9059)
- handrich - 15-12-2011
Bagi rekan2 solfer yang kesulitan untuk belajar mendesign pcb maka software sprint layout 5 adalah program untuk mendesign pcb yang sangat simple dan user friendly... Graphical user interface... wysiwyg (what you see is what you get)... bahasa lainya opo sing katon iku sing dadi duekmu...
Versi trial nya bisa di download di [url="http://www.abacom-online.de"]http://www.abacom-online.de[/url]
Harga resmi nya kurang dari 40 Euro ...lumayan juga ya. hehehe
tp buat rekan solfer yg ingin belajar... hubungi saya (kebetulan yg saya pakai original).
Kelebihan software ini sangat simple dan tidak bertele-tele untuk melakukan apa yg kita mau...untuk mirror, menentukan ukuran pad, dll (tidak spt software yg lain yg bikin mumet hehehe)
Untuk menjiplak pcb juga sangat mudah banget... tinggal scan pcb nya dan simpan dlm format .bmp (bitmap) nah tinggal kita gambar spt waktu kita kecil menggunakan kertas karbon copy ...hehehe
Library bisa dibuat seindah yg kita mau... dijamin kurang dari seminggu pasti sudah mahir.... (asal seminggu nggak mati lampu hahaha)

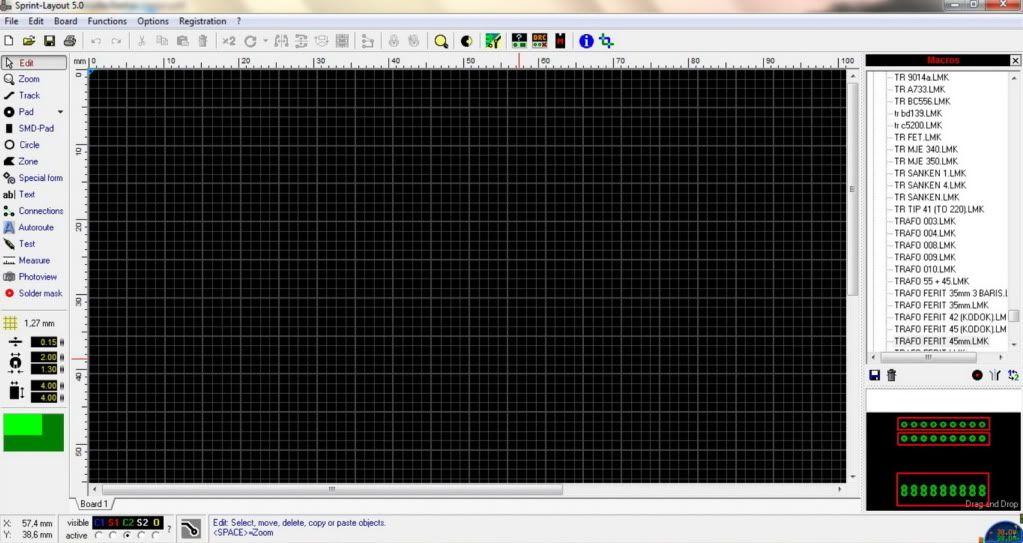

berikut sedikit penampakannya :
![[Image: tampilan1.jpg]](http://i1106.photobucket.com/albums/h380/ceremenje/tampilan1.jpg)
- EdiPurwanto - 15-12-2011
hahahahahaaaaa kang handrich bisa juga melawak yaaaa
- AgusRahmat - 15-12-2011
wah boleh juga tuh, pengen saya belejar dengan Mas Hendrich
- irianto - 15-12-2011
Wah...jadi pengin juga nie...
- handrich - 16-12-2011
Karena program ini mudah sekali di operasikan (bahkan fungsi2 short cut nya sama dengan program word, excel spt ctrl-C(copy) ctrl-V (paste ) dll)

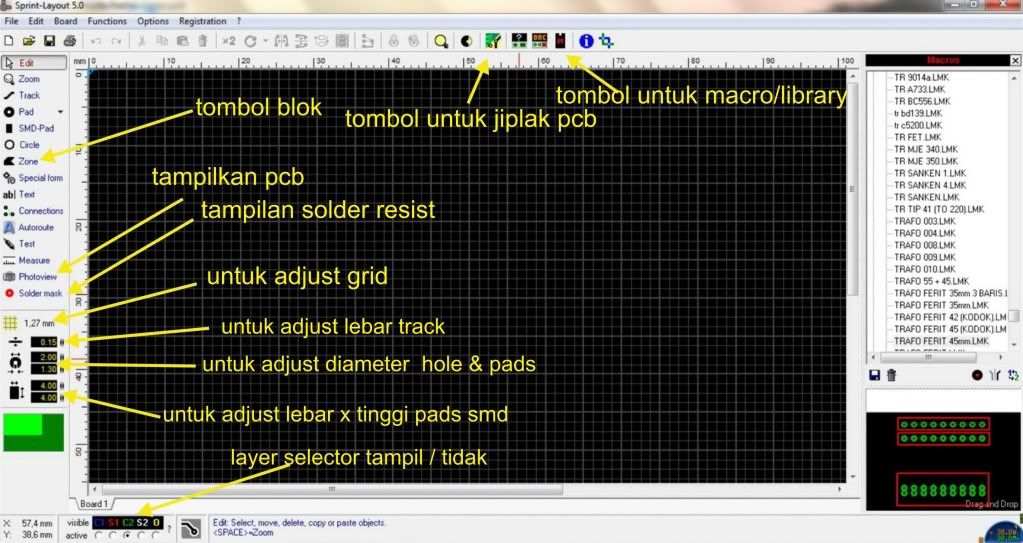

...untuk itu saya hanya jelaskan sedikit mengenai tombol2 fungsinya... karena setelah paham dengan fungsinya maka anda pasti akan menguasainya....
semua object bisa di select, di putar, di mirror.. benar2 praktis ..... untuk menu cetak nya juga anda nggak akan kesulitan...
Untuk level berikutnya akan saya berikan tips2 nya agar lebih cepat dan bagus hasilnya.... seperti membuat logo, huruf yg bagus... merupakan kombinasi dengan program lain....
Yang paling saya suka dari software ini adalah tracknya bisa dibuat dengan tekukan yang halus tidak kaku.... cocok bagi anda yg seniman tidak suka sudut (karena tidak orang yang mau ter sudut... spt tersudut rokok.....eh tersundut ding hahahaha)
selanjutnya selamat mencoba.... kalau kurang puas lapor ke yang punya warung nasi padang wkwkwkw
![[Image: tampilan2.jpg]](http://i1106.photobucket.com/albums/h380/ceremenje/tampilan2.jpg)
- irianto - 16-12-2011
Mas handrich..untuk menjiplak pcb menggunakan sprint layout ini saya masih belum jelas...mohon diperjelas. biar lebih paham. Apa setelah discan terus dibuka pake sprint layout ini bisa diedit dan sebagainya mas?
- handrich - 16-12-2011
Setelah pcb di scan tinggal di "import" istilahnya dg tools scanned copy...maka hasil scan tersebut menjadi background di area kerja.. kemudian kita cocokkan ukuran fisiknya / dimensinya. dengan merubah ukuran dpi nya ( bisa pula di cocokkan bersama-sama dengan ukuran library kita misalnya untuk ukuran jarak antar pad untuk resistor 1/4w sekian dll) sehingga yang kita gambar akan sesuai dengan fisik pcb aslinya
.. nah kita tinggal meniru jalur pcb tersebut....mudahnya...hehehe
Setelah pcb selesai di jiplak /digambar mengikuti jalur yang ada maka tinggal menutup/tidak menampilkan lagi pcb maka selesai sudah. (tukang setting film pasti telah biasa dengan sistem karbon copy hehehe)

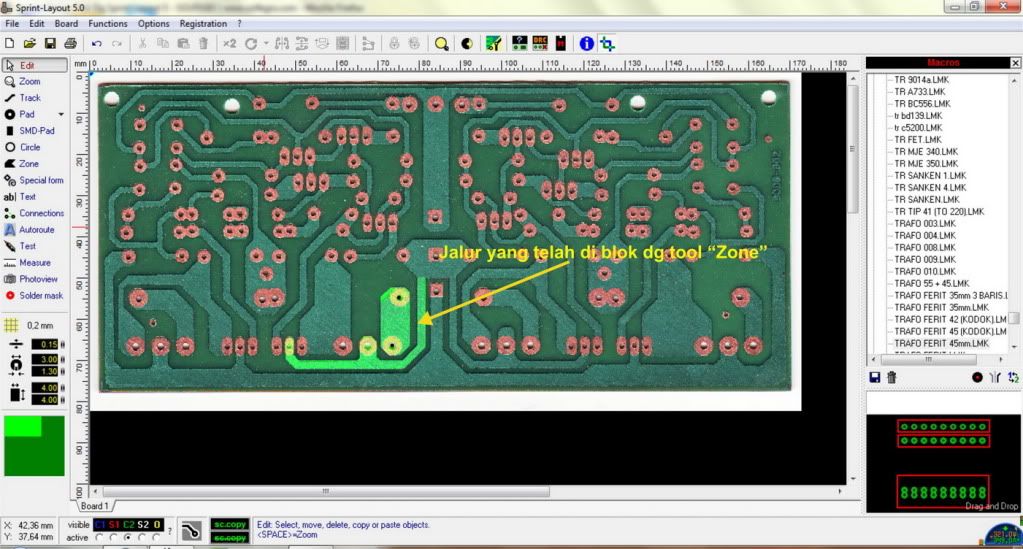

contohnya proses jiplak pcb: (yang warna hijau adalah jalur yang kita buat)
![[Image: pcbjiplak.jpg]](http://i1106.photobucket.com/albums/h380/ceremenje/pcbjiplak.jpg)
- irianto - 18-12-2011
Wah...Makasih Infonya Mas. Masnya Sprint Layoutnya dapet dari mana? Dah lama pake ya Mas.?
- handrich - 19-12-2011
Beli original....kl nanti di update ke websitenya ...area kerjanya bisa 50 x 50 cm
udah pakai lama...jd lumayan hafal trik2nya ,,,
- ghostgoy - 23-12-2011
wah.. bagus banget tuch..
yang gratisan gak ada mas.......????
hehehehehehe
