100W Amplifier Ultimate Fidelity

[Reski]

R 0,5 watt cukuplah,saya selalu memakai cara ini tiap setting bias untuk output BJT.

[damanhuri]

skala DC 200mV
terus ngukurnya pada salah satu emiter aja...
misal pada emitor resistor C5200 diukur berapa milivolt
terus coba juga pada emitor resistor A1943 diukur juga biasanya ketemu sama atau mendekati sama
jadi boleh diukur salah satu saja pas nyetelnya...

boleh juga diukur pada emiter to emiter C5200 & A1943 ktemu 2x 15mV = 30mV untuk bias standarnya

satu lagi Mas Kabel yang ke Emitornya yang Merah Kah ? atau yang Hitam ? Trus Kabel 1 di titik Emitor Transistor trus Kabel ke 2 di titik Mana Bli?
apa ke Ground ? Sori Bli Pertanyaan Konyol, biar jelas pembahasan yang satu ini dan tidak ada lagi urusan PEMBIASAN

[arifbudiyanto]

Saya mau ngikut cara mas Reski tapi r nya gak tahu kemana...0,5 watt dah cukup...Hugh Dean dan Greg Erskyne pakai cara ini.
karena r ngumpet jadi saya ukur R 0,33 ikut saran bung Mille...
Bli John betul, setelah 15 menitan akan turun dan perlu disesuaikan lagi. Kalau Elliot sarankan 30 menit sesudahnya di cek kembali..
saya saat test bias tangan juga sering2 pegang HS, biar nggak meledak TR finalnya...kalau 1 channel 1 HS besar, bisa naikkan biasnya, dengan catatan TR asli, kalau nggak coba pakai kipas, naikkan biasnya pasti lebih ehm ehm...
mohon maaf kalau salah..

[arifbudiyanto]

Berati ngukurnya pake 200mV itu DC atau AC ? Bli ?
artinya dari titik Emitor 2SC5200 dengan titik Emitor 2SA1943 bukan Bli ?

------------
cara ini dipakai Greg Ers. di B-AKSA, skala di 200mV DC...set bias ke 55mV...

[damanhuri]

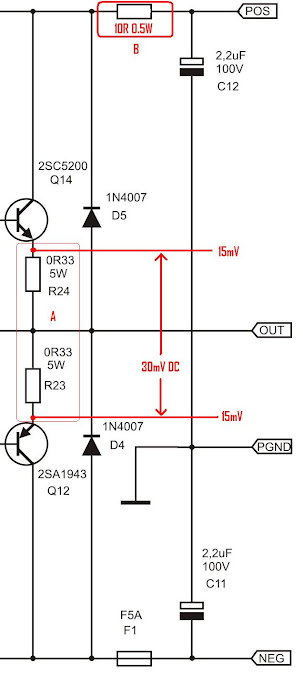

Berikut Gambar yang saya Posting untuk Setting Bias Standard
Mohon di Koreksi.
yang type A adalah Versi Bli Jhon
yang Type B adalah Versi mas Reski

Bingung cara Upload di SOLFEGIO FORUM
ni Spoilernya
https://lh4.googleusercontent.com/-CrtLc...3/Bias.jpg

[Reski]

Berikut Gambar yang saya Posting untuk Setting Bias Standard
Mohon di Koreksi.
yang type A adalah Versi Bli Jhon
yang Type B adalah Versi mas Reski

Bingung cara Upload di SOLFEGIO FORUM
ni Spoilernya
https://lh4.googleusercontent.com/-CrtLc...3/Bias.jpg

Udah betul mas,jadi prob multimeter merah terhubung dengan kaki resistor yg trhubung ke rail positif,probe hitam ke kaki resistor yg satunya.

[JOHN WIDHI]

Ya betul jg, yg 30mV.
terus yg 15mV diukur bukan ke ground tapi ke OUT
kabelnya yg hitam di OUT, trus yg merah ukur pada tiap emiter TR final... bisa dibalik jg gpp kan DMM

yg penting jangan sampai kelebihan bias biar gk amblas TR finalnya
main bias yg aman, jangan panas2 dulu... (dipegang heatsinknya dirasakan hangatnya)
coba bias yg hangat2 aja dulu

Salam Hangat

[damanhuri]

Akhirnya Aku Mengerti

Salam Hangat semuanya para SOLFEGIO FORUM Sehangat AX14 (Mantab)

[nafiri]

...SOLFEGIO FORUM banget gitu loh

[damanhuri]

AX14 saya sudah berdendang...
[url="http://www.SOLFEGIO.com/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=17790"]http://www.SOLFEGIO....attach_id=17790[/url]
malah saya pakai buat subwoofer 12 inch, ok ok aja...
mas Daman pake PCBnya apex ya?
PCBnya Apex gk ada masalah kok, yg salah pada skematik yg dibuat pada page 1.
coba aja telusuri per nilai komponen, jangan telusuri R1, R2, R3, dst...
AX14 yg saya rakit sudah dibandingkan sama PCB yg Apex punya, beda posisi komponen saja
nih saya bagi AX14-17 versi ZIP,... semoga aja sip...
unduh di sini [url="http://www.4shared.com/zip/IGNeX2TB/AX14-17.html"]http://www.4shared.c...TB/AX14-17.html[/url]
silakan dibandingkan nilai komponen yg saya pakai, nanti ketemu dah ada yg sedikit berbeda daripada yg punya Apex
saya dapet baca2 di diyAudio jg trus ada sedikit modif pada kapasitor yg nilai kecil2.
semoga segera bisa berdendang jg ya AX14 nya...

Aku Cetak PCB yang di gambar ulang oleh Bli Jhon, Coba di Perhatikan deh Bli, aku nge print langsung dari Express PCB, aku pakai cara cetak pake strika, yang jadi masalahnya ko pada saat pcb udah jadi ngeliat layout komponen yg format gif dari bli PCB yg aku cetak ko malah hasilnya Miror aneh deh, aku ga tau ini kesalahan dari layout yg format Gif atau yg format si express. intinya aku ga bisa pasang komponen ke pcb karna posisi komponen terbalik, harusnya dari kiri ke kanan malah dari kanan ke kiri. mohon pertolongan Bli....
