panduan modif OCL 150w, mengglegarkan suara bass di PA 150WAT STEREO

[Dokter_Punjung]

@azerzha: coba trik saya pada potensio volume atau gain.
Pada kaki kiri (ground) kasih kabel sepanjang +- 5mm disolder ke mangkok potensio.

[Azerzha]

Makasih mas punjung tips nya,tapi apa gak lebih prtaktis potensio yg sudah ada ct nya mas??apa lebih bagus yg biasa aja trus di grounding sendiri di bodi potensionya? kalo punya saya sekarang hanya knob volumenya aj yg pake potensio ct.nanti saya mo coba ganti potensio ct untuk knob bass n treble nya,sapa tau noisenya bisa ngurang.  :) :)

[Dokter_Punjung]

ct di potensio biar putarannya lebih logaritmik (saya juga gak tau maksudnya)

grounding biar noise kabur.

Kedua hal diatas tidak sama lho...

[Azerzha]

wah kok malah jadi bingung nih saya mas :-/ :-/ trus lebih baik beli yg pake ct atau gak ya mas? atau mending nyoba dua2nya biar tau perbedaannya.kemudian saya liat juga potensio yg sekarang saya pake ada tutup plasticnya semua ,apa itu ada pengaruhnya ya?? duh kok jadi oot nih.

[Dokter_Punjung]

iya ya, ot op topik.

Baiknya dicoba dulu, hasilnya direview...

[Azerzha]

ok mas nanti kalo sudah di ganti saya review lagi hasilnya,tengkyu mas punjung :) :)

[nazt_twice]

hmmm jadi mau nyoba potensio yang 100k di blazerku.. :-?
sekarang masih pakai potensio yang 50k.. perbedaannya gmn yah????

@Azerzha: dulu ku jg pernah buat OCL buatan GM punya..kalau gak salah dulu ada elco yang di ganti di kit nya,tp elco yang mana ku juga sudah lupa.. :D , nanti siang coba ku tanyain keteman ku. atau mungkin solfers-solfers yang lain ada yang tau dengan pergantian yang saya maksud itu???

[mei_a_hwa]

new project....OCL 150 watt by ARIA
ada perbedaan sedikit dengan OCL yang sebelumnya (GM)

dengan melihat skema ini...kayanya suara lebih bagus dari GM. disini menggunakan TIP31 dan TIP32..kalo yang GM menggunakan D313 dan B507.. dan R10K pada jaluk OUTPUT nilai lebih besar..yaitu 33K...semoga aja sih.... OCL ini lebih baik dari 150watt yang GM... kalo ada OCL140 watt aku akan memilih OCL 140 watt

ini skema OCL 150watt By ARIA

[raveizal]

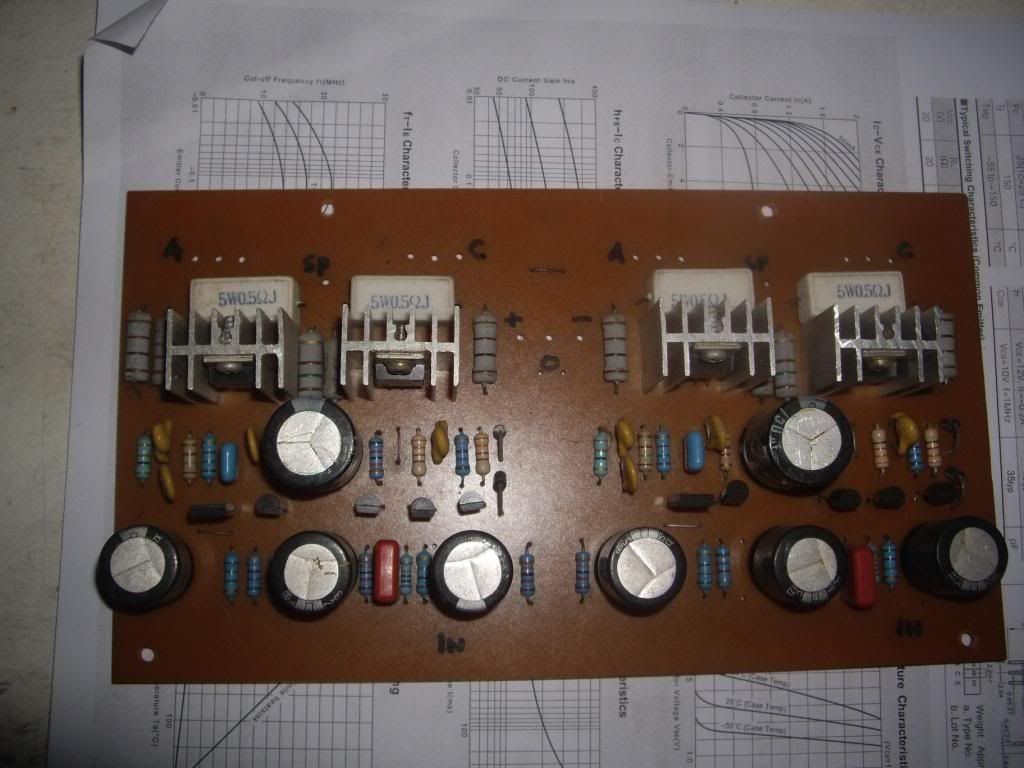

Ada yang pernah rakit OCL seperti ini:
1. TR bagian depan A733 x 3
2. Ditambah C945
3. TR bias BD139
4. Driver B507/D313
5. TR final bisa pake MJ15003/04, A1943/C5200, Sanken A1216/C2922
http://i961.photobucket.com/albums/ae100...atas-1.jpg

[mei_a_hwa]

wahh baru liat nih....kok pada bagian depan ada 5Tr...
1. TR bagian depan A733 x 3
2. Ditambah C945
3. TR bias BD139

kalo yang aku punya sih (model GM)
1. TR bagian depan A564 x3
2. Ditambah D438
3. Driver D313/B507

bang rave dapat dari mana nih??? bagus nih kayanya.........
OUTPUTnya langsung melalui dari  TR ya? atau melalui  R 0,5/5 watt?

makasih mas...atas jawabannya..
