Merakit CD Player

[hotma_nainggolan]

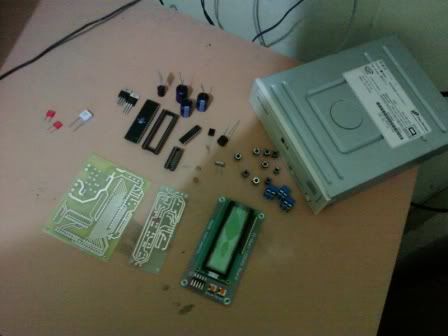

Part nya ini :




Mengisi file hex ke dalam chip controler :


uda bunyi :
http://s1090.photobucket.com/albums/i375/hotmajaya/?action=view&current=Video0001.mp4

[dono]

:-bd :-bd :-bd..cihuy...jadi jg..hahah...tinggal dac nya nh..hahha

[danzrose]

kontroler pake apa ? ga ada penampakan sayang nih :D

[abbaz]

mau dong skemanya

[Santo]

Jadi penasaran,mau lihat skemanya dan uraianya . :-/

[JK]

semakin kreatif temen sf ini. :-bd

[inu]

Mohon di buka rangkaiannya...mumpung ada cd rom bekas
;-)

[hotma_nainggolan]

@all :
Link (Skema / layout pcb / file hex ):
DIY CD Player with RC, display, 2 drives changer and CD-Text. - diyAudio

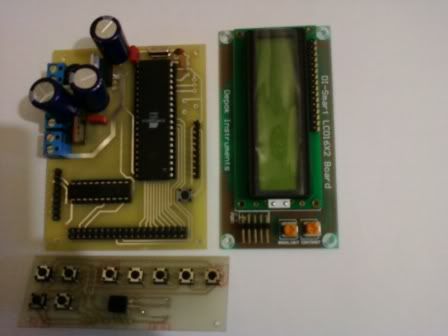

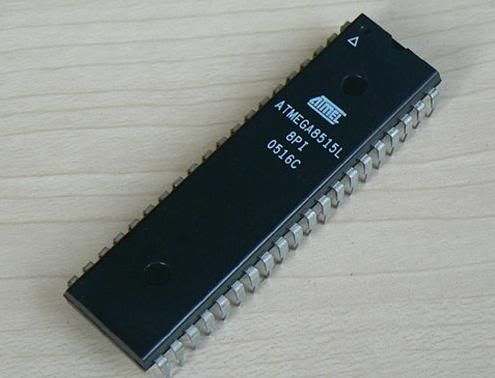

Controler :

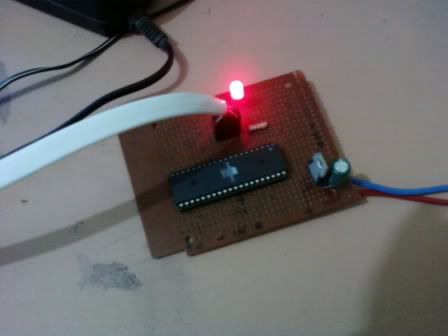

Chip programmer :

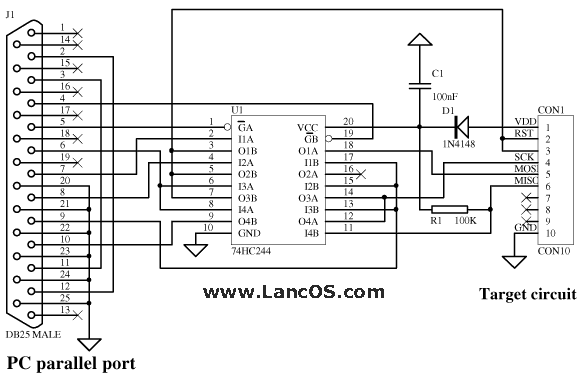

skema programmer nya kalau buat sendiri :

[dono]

siap cetak pcb lg nih kayanya bang.. =)) =)) =))

[johnjohanjoe]

Mantabs..... :-bd :-bdAyo tukang Tukang PCB....di cloning.. :)
