Mohon Terawangan Ampli Rakitan...

[febbyeka]

Salam hormat solvers.... Nyubi nih, mau mohon petunjuk mastah sekalian

Berawal dari nemu sepasang speaker box pioneer (8ohm / 40W maks) dan hasrat ngerakit audio muncul lagi, saya jalan-jalan ke toko elektronik. Nemu kit PA 150W OCL, Kit tone control, dan trafo 25V CT 5A merk BELT (budget terbatas )

Setelah dirakit, ternyata suaranya kurang memuaskan. Ada klipping kalo volumenya dibuka lebih dari setengah. Juga ada dengung jika tone control digunakan.

Abis ngubek-ngubek di sini, saya simpulkan bahwa trafonya kurang mumpuni. Ditimbang-timbang mana yang lebih berat, ganti trafo atau ganti kit aja ya.... Melihat spek speaker yang cuma 40W Maks, akhirnya saya ganti kit aja. Dapet Kit 68Watt OCL.

Berikut penampakannya :

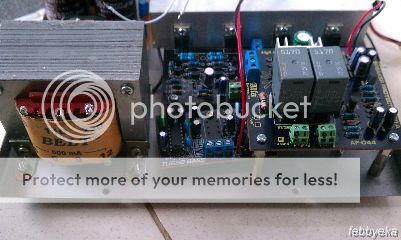

Placing di box (atas)



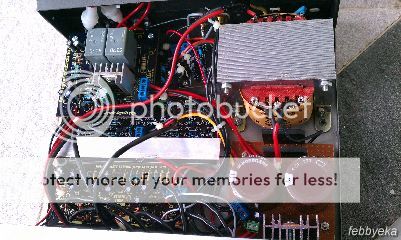

Placing di box (depan)



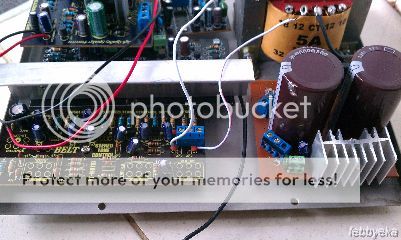

Placing di box (belakang)



Cabling


Aduhhh.... berantakan yah.... Maklum, saya pake box yang kecil, biar gak menuh-menuhin tempat


Jadi Jalur PSU-nya seperti ini :

* Trafo -- 25V-CT-25V - D -- elco 6800uF/50V -----> Utk PA
* Dari Elco, saya sambung ke AN7818 dan elco 10uF paralel ama mylar 100nf buat TC dan Galaxi (+18 Volt)
* Untuk SP Protektor, ambil 15V-CT-15V dari trafo yang sama

Urutannya :
RCA in - Galaxy - TC - PA - SP Protektor - Fuse 2 A - Sp out.

Sinyal ground, sesuai yang saya baca2 di forum ini, saya bikin bintang. Ada 7 koneksi dari elco: RCA in, Galaxy, TC, PA, SP Prot, SP Out, dan Body Box.

Kabel power pake yang isi 3. Ground dari PLN dibaut ke body box.

Suara udah memuaskan. Disambung ke TV, komputer, atau HP hasilnya mangtabsss...

Yang jadi masalah :

1. Kabel pot bass kebalik Lagi males ngebenerin....

2. Coba digeber pake HP sekitar 45 Menit, heatsink tr final panas banget. Tapi kalo gak digeber, suhunya panas standar aja. Heatsink 7818 juga adem ayem. Yang panas cuma relay dan heatsink 7812 di SP Protector. Mau pasang kipas, gak tau ditempatkan dimana soalnya udah penuh. Lagian takutnya nanti jadi ribut suara kipas. Kira-kira kalo dibiarkan gini aja gak apa-apa ya? Jarang digeber kok. Paling cuma dipake buat nonton tv malam-malam. Tapi amplinya nyala sampe besok paginya....

3. Kok masih ada suara dengung ya? Setelah kabel ground yang ke PLN dilepas, dengungnya berkurang. Tapi masih kedengeran kalo telinga ditempelin ke SP, atau kalo kamar bener-bener sunyi.... Dengung gak terpengaruh oleh bukaan Volume TC atau dengan galaxy on/off. Tapi kalo bass maks, ada penambahan dengung. Kalo trebel maks, ada bunyi desis.

4. Kalo tombol galaxy dipencet, ada suara dukkk di speaker, Kadang-kadang sampe protektornya bekerja...

5. Ada beda tegangan sekitar 0.25 s/d 0.75 V antara +/CT dan -/CT. Ini mungkin karena +/CT juga saya gunakan buat mencatu TC dan Galaxy. Kira-kira berpengaruh gak yah?

Mohon masukannya yaa.....

[terry]

harusnya trafo 5A udah cukup buat mensupply OCL 150 mas...tp kalo udah seneng sm yg kecilan ya gpp juga, coba CT yg dari TC dan SP Protector jangan dibumikan mas...kalo bisa juga ga usah pake galaxy

[febbyeka]

harusnya trafo 5A udah cukup buat mensupply OCL 150 mas...tp kalo udah seneng sm yg kecilan ya gpp juga, coba CT yg dari TC dan SP Protector jangan dibumikan mas...kalo bisa juga ga usah pake galaxy

Makasih responnya, mas...
Saya rada ragu juga ama trafonya mas, harganya cuma sekitar 90rb-an. Kalo mbaca trafo-trafo suhu disini harganya ngeri-ngeri....
Semua pcb gak ada yg dibumikan mas. Cuma CT yang dari elco aja yang dibumikan (disambung ke body, kalo itu maksudnya... )
Galaxy emang ngaruh ya mas? Perasaan udah di on-off-kan tapi gak menyebabkan dengung bertambah... cuma suara jedukkk nya itu yang bikin syeremmm.... hehehehe...

[EdiPurwanto]

klo psu yg buat power di pisah sama psu yg buat tone dan galaxy dah di coba blom mas ??

[simo]

klo psu yg buat power di pisah sama psu yg buat tone dan galaxy dah di coba blom mas ??

Udah kehabisan kapling kayaknya kang ed buat nambahin travo ekstra

Aq saranin ganti tuh pendingin dng yg Y bersirip yg dipasang tuh almini L buat sambungan
ke pendingin Utama biasanya .

[EdiPurwanto]

kan di trafo ada extra nya kang simo ... jadi ga harus nambah trafo lagi .... masa sih 1 sumber di cabang buat beberapa kit

[EdiPurwanto]

trafo 5a buat sanken aja pas-pasan ........ blom strum nya keambil buat kit tc dan galaxy

[Yassud]

Disarankan regulator yang baik, khusus buat preamp(tone control atau Galaxi). Salam

[febbyeka]

kan di trafo ada extra nya kang simo ... jadi ga harus nambah trafo lagi .... masa sih 1 sumber di cabang buat beberapa kit

Tadinya saya pake yang extra di trafo itu kang, 500mA. Tapi dengung. Saya pikir karena beda titik 0 atau karena ampere-nya kekecilan. Ternyata setelah digabung tetap saja dengung

Udah kehabisan kapling kayaknya kang ed buat nambahin travo ekstra

Aq saranin ganti tuh pendingin dng yg Y bersirip yg dipasang tuh almini L buat sambungan
ke pendingin Utama biasanya .

mmmm.... ide yang bagus, kang. Besok saya coba tambahin heatsink di heatsink tr final. Kalo ganti, jangan dulu deh.... lagi males bongkar-bongkar

Disarankan regulator yang baik, khusus buat preamp(tone control atau Galaxi). Salam

trafo 5a buat sanken aja pas-pasan ........ blom strum nya keambil buat kit tc dan galaxy

hmmmm.... kalo gini, naga-naganya pake 2 box deh..... Tapi boleh juga ya, sekalian nambahin pre-amp mic, biar bisa karaokean...

[didiek]

letak trafo itu salah mas, ingat trafo kalau bekerja akan mengeluarkan medan noise disekitarnya
emang tidak ada cara lain, harus pakai box yang agak lega..............
trafo 5A sudah cukup, yang penting murni
